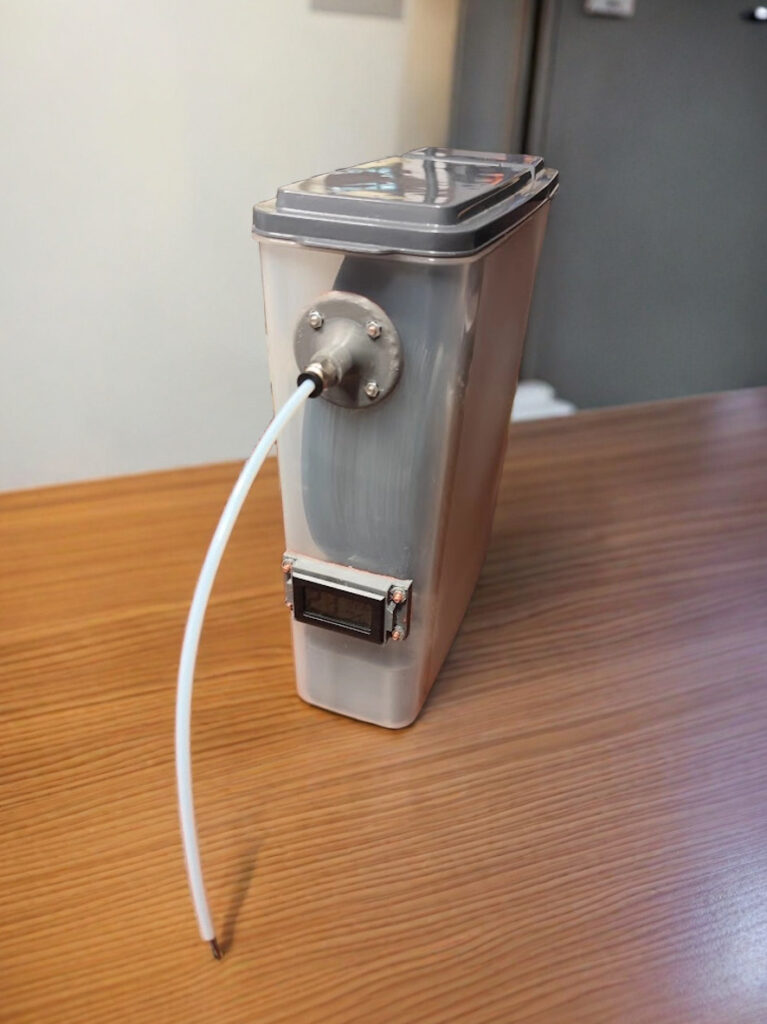

Драйбокс своїми руками з ємності для харчових продуктів Fackelmann 9.5х22х27 см AK 571 (4л) та друкованих деталей.
Драйбокс містить великий насипний контейнер для силікагелю для довгого зберігання, та вихідний фітинг з тефлоновою трубкою 4мм для друку безпосередньо з драйбоксу. Як показала практика, в такому контейнері вологість залишається на показнику 10% протягом багатьох місяців навіть без закривання виходу кришкою.
Матеріали та компоненти (BOM)
| Назва | Кількість | Примітка |
|---|---|---|
| Ємність Fackelmann 9.5х22х27 см AK 571 4л | 1 | |
| Підшипники 626 ZZ | 2 | |
| Гігрометр прямокутний, типу FY-11 | 1 | |
| Силікагель | 100-300г | |
| Друковані деталі | 9 | список нижче |
| PTFE трубка 4мм | 1 | |
| Наскрізний фітинг PC4-M6 для трубки 4 мм | 1 | Є в наявності в Україні та на Aliexpress |
| Шурупи універсальні 3×25 | 2 | |
| Шурупи універсальні 3×12 | 6-10 | |
| Гвинт M3x8 | 4 | |
| Гвинт M3x12 | 4 | |
| Гайка M3 | 8 | |
| Герметик | * |

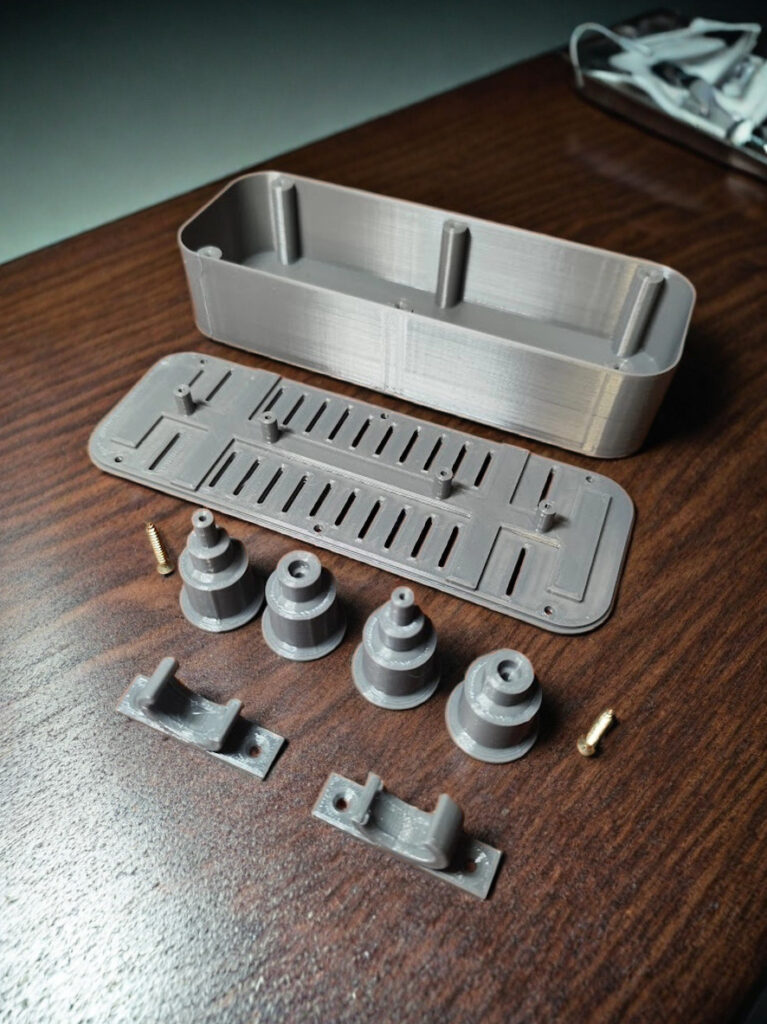

Список деталей для друку
| Назва | Кількість | Файл | Примітка |
|---|---|---|---|
| База | 1 | drybox2_0.8-spoolholder1spoolholdercase.stl | |
| Кришка бази | 1 | drybox2_0.8-spoolholder1spoolholdercap.stl | |
| Стійка роліку | 1 | drybox2_0.8-spoolholder1spoolholderbearingholder.stl | |
| Ролік правий | 2 | drybox2_0.8-roller3-right.stl | |
| Ролік лівий | 2 | drybox2_0.8-roller3-left.stl | |
| Тримач гігрометра | 1 | drybox2_0.8-hygrometerholderbodyv2.stl | Друк з підтримками, висота шару не більше 0.2 |
| Кронштейн для фітінгу з трубкою | 1 | https://www.thingiverse.com/thing:2813539 | Висота шару не більше 0.16 |
Для нарізки трубки можна роздрукувати таку невелику струбцину https://www.thingiverse.com/thing:2932635

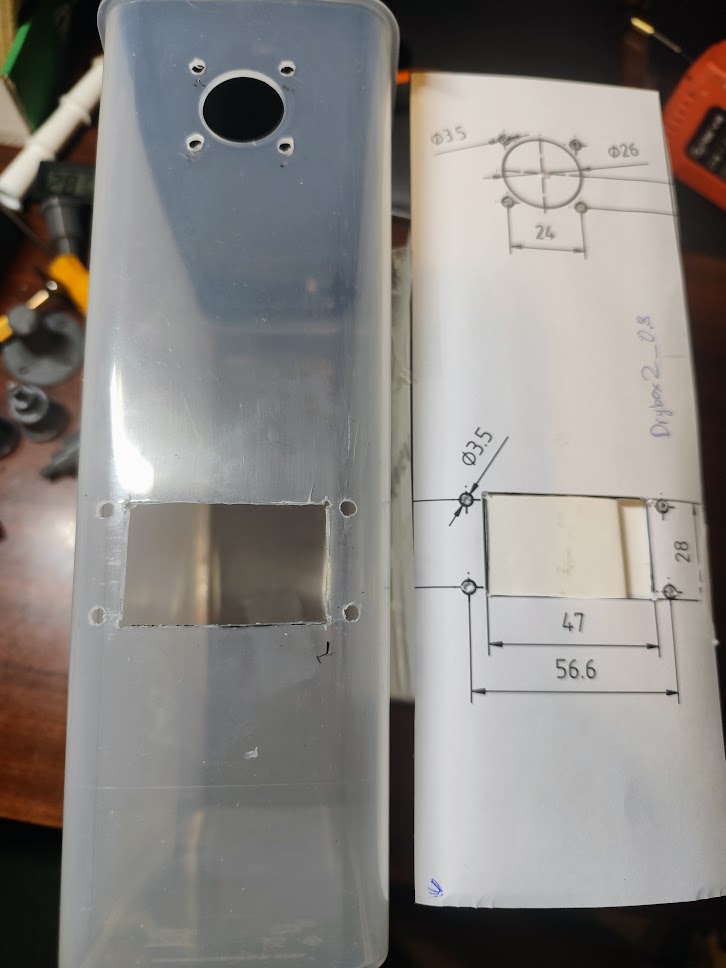

Для вирізання отворів можна скористатись шаблоном:
Збірка
Зробіть отвори для вихідного гнізда філаменту та для гігрометру в контейнері. Пластик харчових контейнерів гарно свердлиться, але погано ріжеться ножем – може й лопнути при натисканні. Якщо є дремель – можна вирізати прямокутний отвір їм.

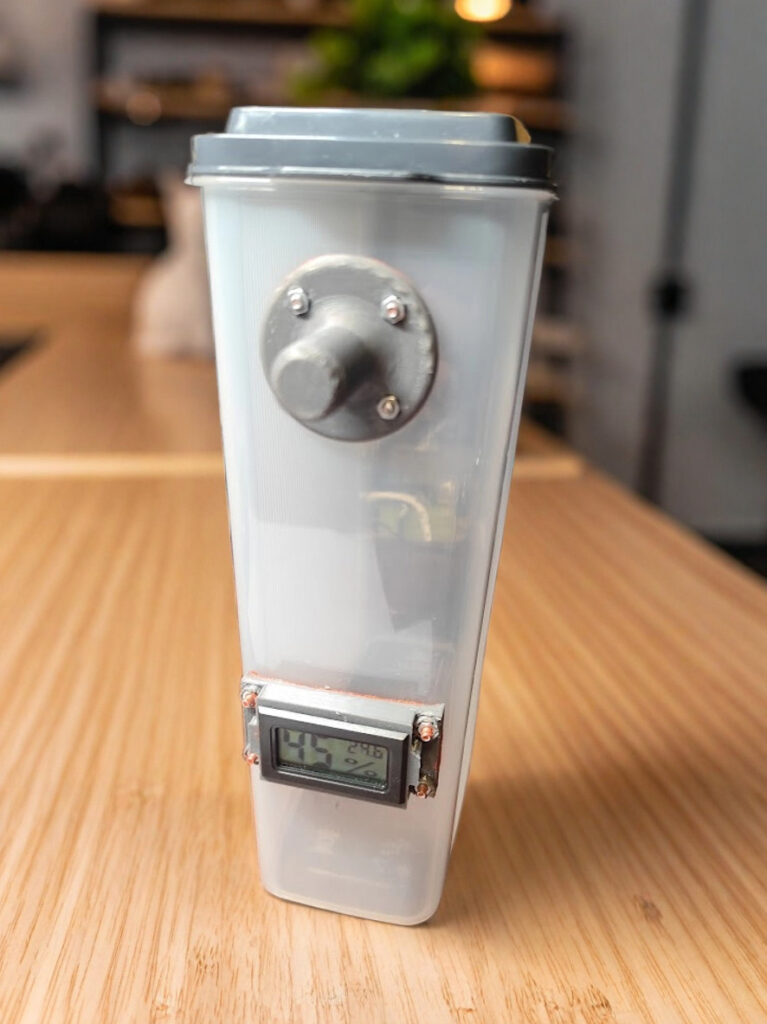

Закрепіть тримач гігрометра та кронштейн вихідного фітингу на панелі з використанням гвинтів М3 та герметика. Після цього, гігрометр щільно вставляється в тримач.
База являє собою конструкцію з роликами, на якій буде стояти котушка, та контейнер для силікагелю. Всі деталі збираються шурупами, і база просто вставляється в контейнер.

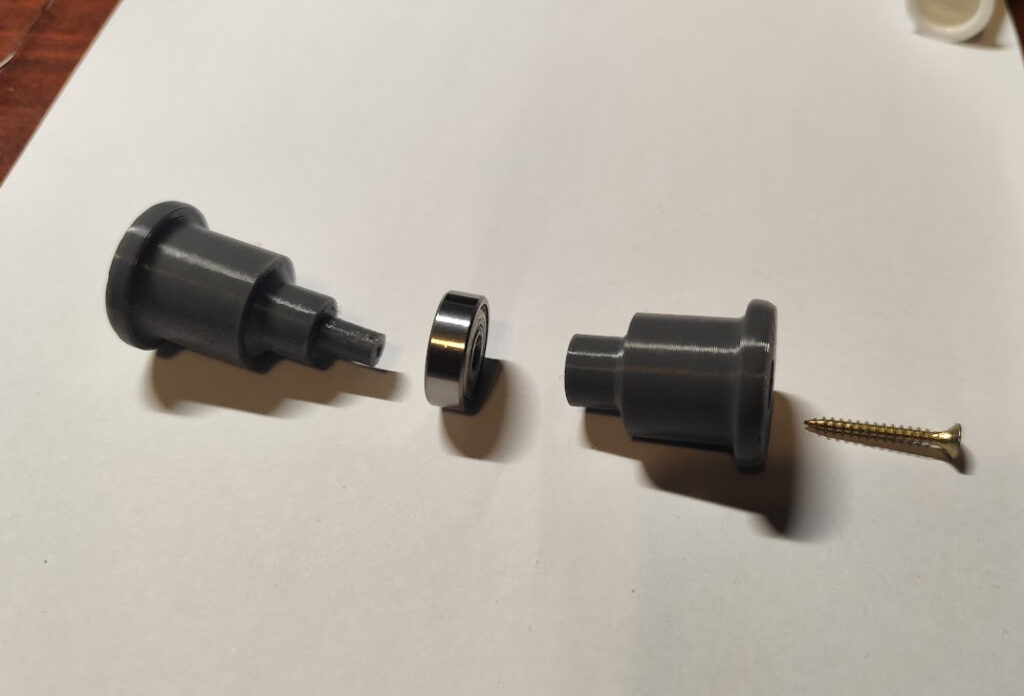

Зберіть два ролики. Ролик збирається з двох частин та підшипника 626 посередині. Вкрутіть в отвір шуруп 3×25 так, щоб підшипних не хитався в сторони.
Закріпить тримачі роликів на кришці бази шурупами 3×12.
Заповніть базу силікагелем, не до країв. На фото – приблизно 240г.

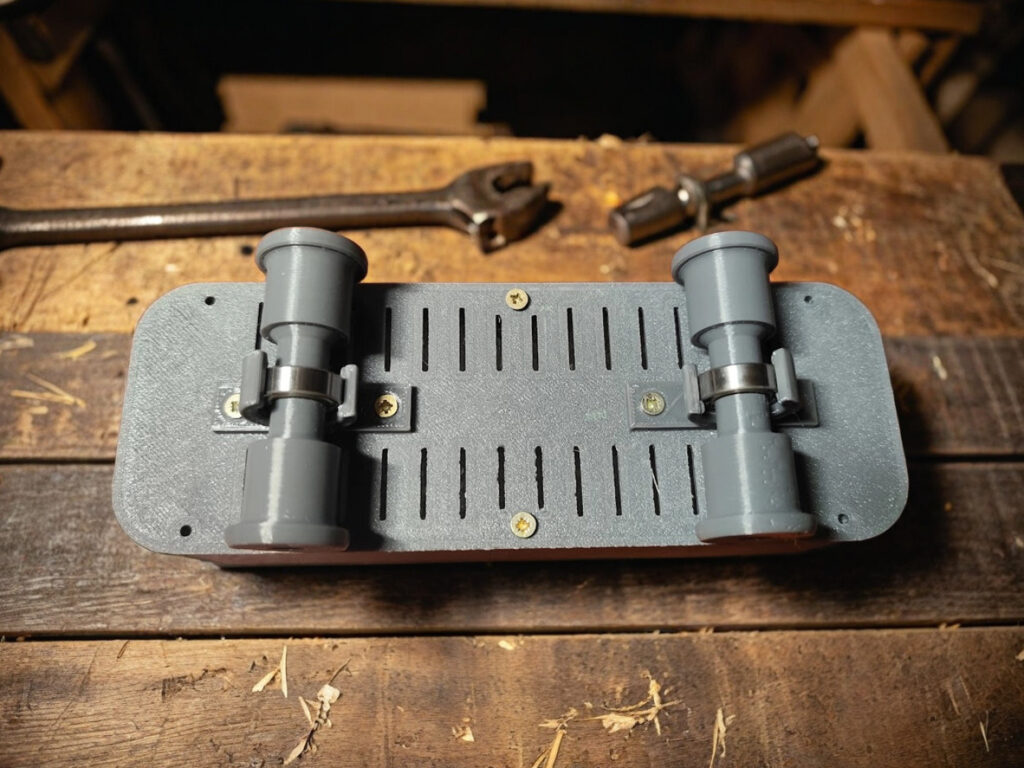

Вставте роліки та зафіксуйте кришку бази.

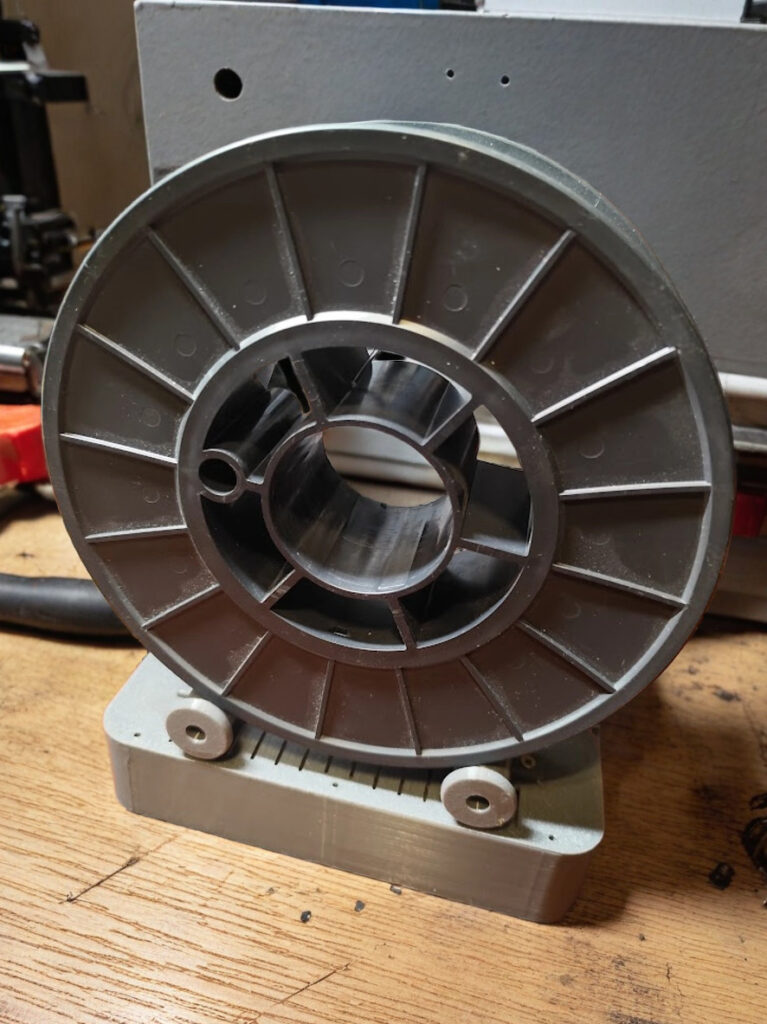

Можна перевірити, що котушка філаменту вільно катається на роликах.

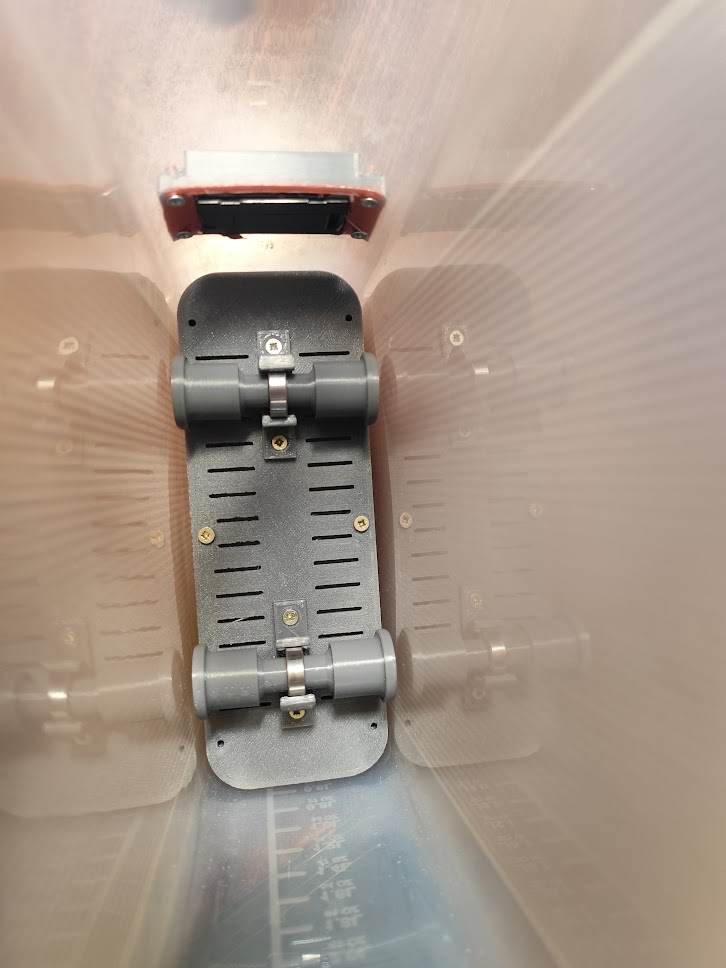

Помістить базу в контейнер.

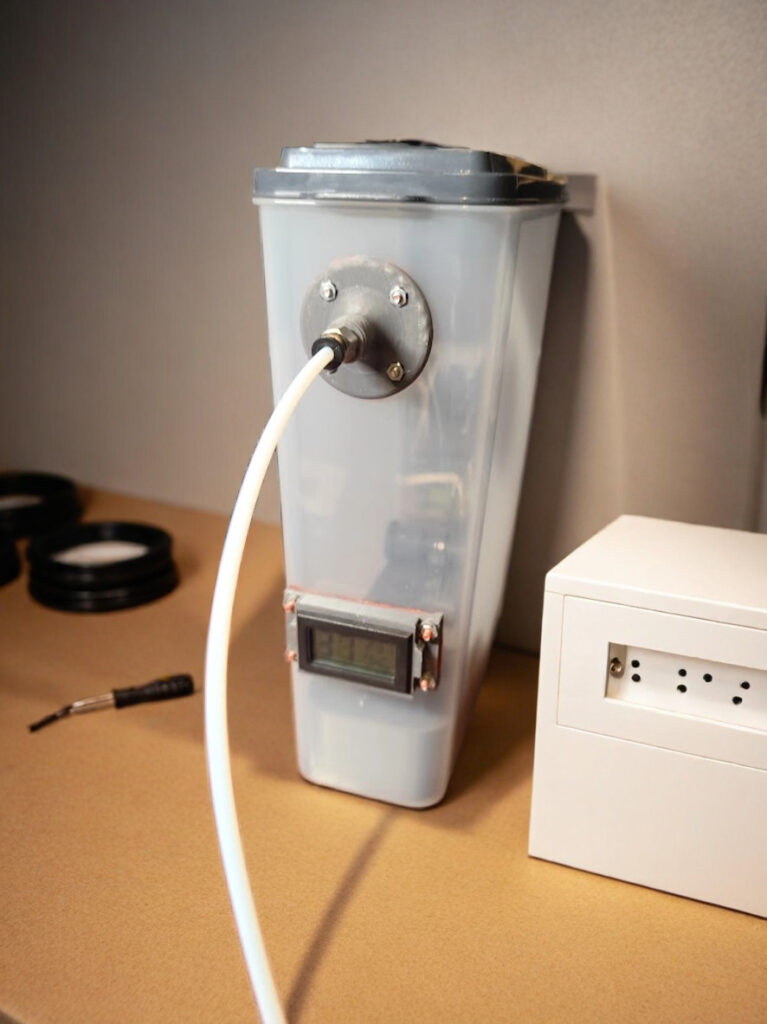

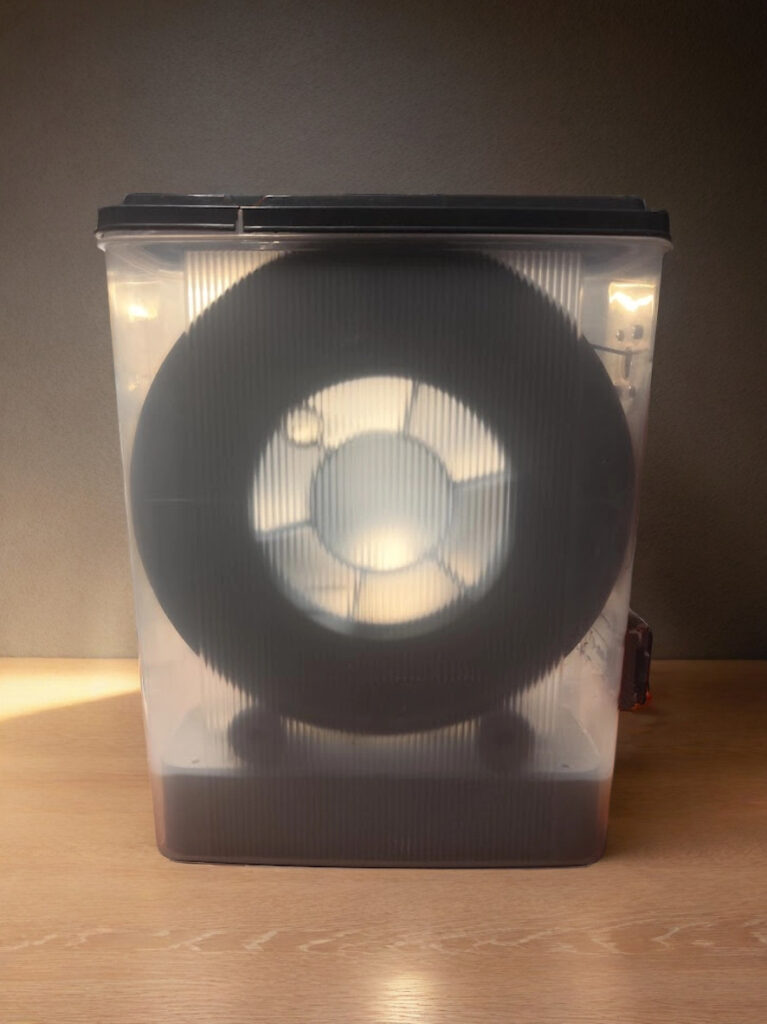

Вкрутіть фітинг для трубки та вставте трубку. Драйбокс готовий.
